Model / Part Number: 6ES7315-2AH14-0AB0
Availability subject to quotation and stock confirmationSupplied for maintenance, retrofit and replacement projects. Exact suffix, configuration and condition must be confirmed before ordering.
WhatsApp InquiryResponse within 1 business dayIndependent supplier; model, suffix, condition and availability require confirmation.
Siemens SIMATIC S7-300 CPU 315-2 DP central processing unit with 256 KB work memory, 1x MPI/PROFIBUS DP master/slave interface, 1x PROFIBUS DP master/slave interface, Micro Memory Card required.

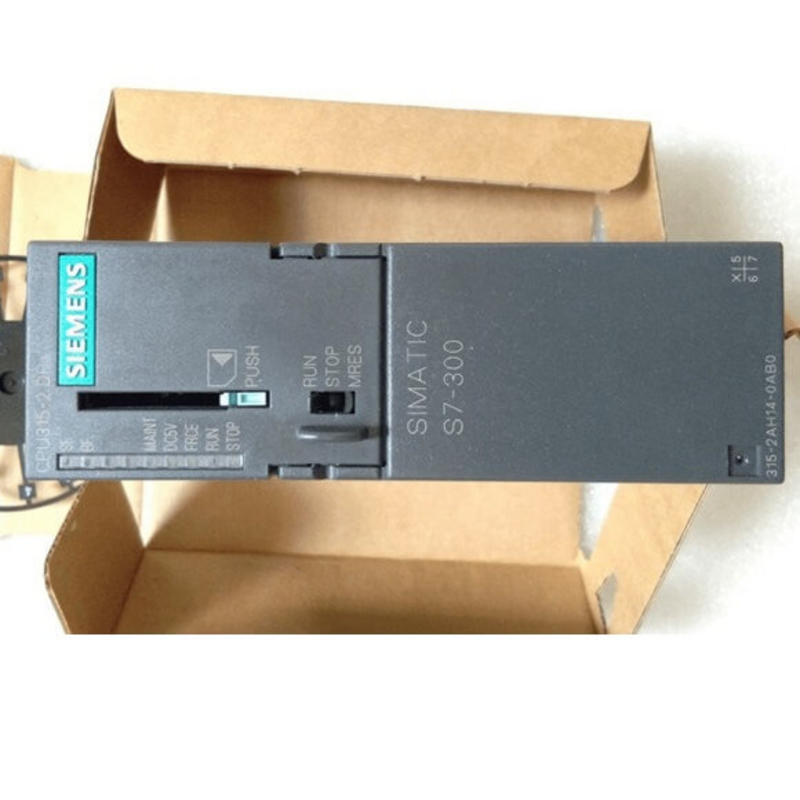

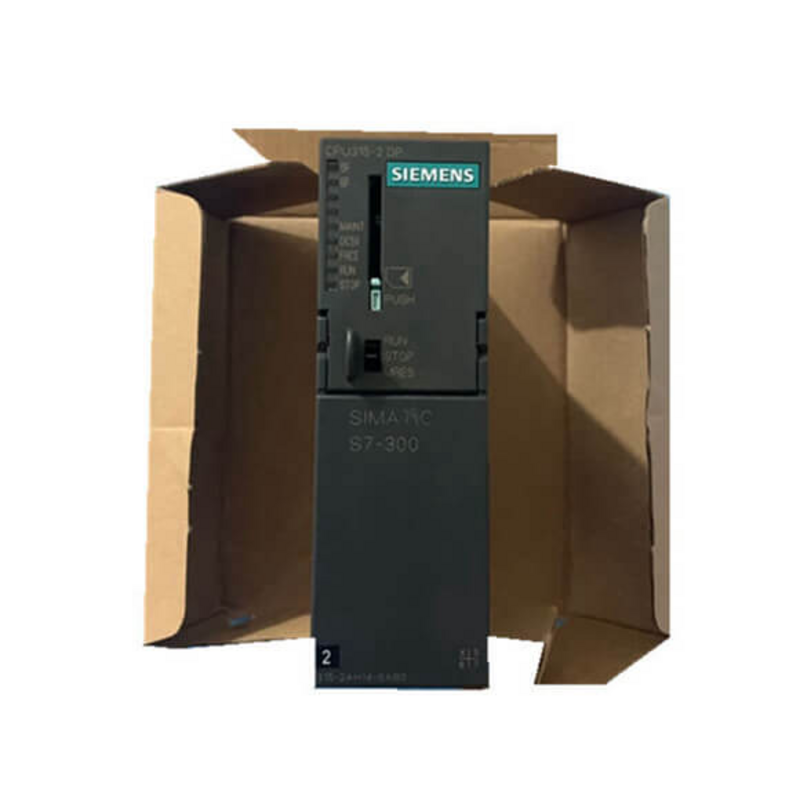

The Siemens 6ES7315-2AH14-0AB0 is a SIMATIC S7-300 CPU 315-2 DP Central Processing Unit designed for medium-scale automation systems with high requirements for processing power and networking capability. It features a 256 KB integrated work memory and requires a Micro Memory Card (MMC) for program/data storage.
Equipped with two integrated communications interfaces (1x MPI/PROFIBUS DP and 1x dedicated PROFIBUS DP interface), this CPU enables flexible connection to distributed I/O systems and HMI operator panels. Powered by 24 V DC, it offers fast processing speed (0.05 µs for bit operations) and is programmed using STEP 7 or TIA Portal software.
| Product family / عائلة المنتج | SIMATIC S7-300 / SIMATIC S7-300 - |
|---|---|
| Product type / نوع المنتج | CPU 315-2 DP central processing unit / وحدة معالجة مركزية CPU 315-2 DP - |
| Hardware functional status / حالة وظائف العتاد | 01 / 01 - |
| Firmware version / إصدار البرنامج الثابت | V3.3 / V3.3 - |
| Rated supply voltage / جهد التغذية المقنن | 24 / 24 V DC / فولت تيار مستمر |
| Permissible voltage range / نطاق الجهد المسموح | 19.2–28.8 / 19.2–28.8 V DC / فولت تيار مستمر |
| Recommended external protection / الحماية الخارجية الموصى بها | Minimum 2 / الحد الأدنى 2 A / أمبير |
| Rated current consumption / استهلاك التيار المقنن | 850 / 850 mA / مللي أمبير |
| No-load current consumption / استهلاك التيار دون حمل | 150 typical / 150 نموذجي mA / مللي أمبير |
| Inrush current / تيار الاندفاع | 3.5 typical / 3.5 نموذجي A / أمبير |
| Typical power loss / فقد القدرة النموذجي | 4.5 / 4.5 W / واط |
| Integrated work memory / ذاكرة العمل المدمجة | 256 / 256 kB / كيلوبايت |
| Retentive data memory / ذاكرة البيانات الاحتفاظية | 128 / 128 kB / كيلوبايت |
| MMC load memory / ذاكرة التحميل MMC | Maximum 8 / الحد الأقصى 8 MB / ميغابايت |
| MMC data retention / مدة الاحتفاظ ببيانات MMC | Minimum 10 / الحد الأدنى 10 years / سنوات |
| Bit operation time / زمن تنفيذ العمليات البتية | 0.05 / 0.05 µs / ميكروثانية |
| Word operation time / زمن تنفيذ عمليات الكلمات | 0.09 / 0.09 µs / ميكروثانية |
| Fixed-point operation time / زمن عمليات الفاصلة الثابتة | 0.12 / 0.12 µs / ميكروثانية |
| Floating-point operation time / زمن عمليات الفاصلة العائمة | 0.45 / 0.45 µs / ميكروثانية |
| Input address area / مساحة عناوين الإدخال | 2048 / 2048 bytes / بايت |
| Output address area / مساحة عناوين الإخراج | 2048 / 2048 bytes / بايت |
| Digital input channels / قنوات الإدخال الرقمية | 16384 / 16384 channels / قناة |
| Digital output channels / قنوات الإخراج الرقمية | 16384 / 16384 channels / قناة |
| Analog input channels / قنوات الإدخال التناظرية | 1024 / 1024 channels / قناة |
| Analog output channels / قنوات الإخراج التناظرية | 1024 / 1024 channels / قناة |
| Maximum racks / الحد الأقصى للحوامل | 4 / 4 racks / حوامل |
| Maximum modules per rack / الحد الأقصى للوحدات لكل حامل | 8 / 8 modules / وحدات |
| Integrated RS-485 interfaces / واجهات RS-485 المدمجة | 2; MPI and PROFIBUS DP / واجهتان؛ MPI وPROFIBUS DP interfaces / واجهات |
| MPI maximum transmission rate / أقصى سرعة نقل MPI | 187.5 / 187.5 kbit/s / كيلوبت في الثانية |
| PROFIBUS DP maximum transmission rate / أقصى سرعة نقل PROFIBUS DP | 12 / 12 Mbit/s / ميغابت في الثانية |
| Maximum DP slaves / الحد الأقصى لأجهزة DP التابعة | 124 / 124 devices / جهاز |
| Communication connections / اتصالات الاتصال | 16 / 16 connections / اتصال |
| Operating temperature / درجة حرارة التشغيل | 0–60 / 0–60 °C / درجة مئوية |
| Dimensions W × H × D / الأبعاد عرض × ارتفاع × عمق | 40 × 125 × 130 / 40 × 125 × 130 mm / مم |
| Approximate weight / الوزن التقريبي | 290 / 290 g / غرام |
| Programming software / برنامج البرمجة | STEP 7 V5.5 SP1 or higher; or STEP 7 V5.2 SP1 with HSP 218 / STEP 7 V5.5 SP1 أو أحدث؛ أو STEP 7 V5.2 SP1 مع HSP 218 - |
| Programming languages / لغات البرمجة | LAD, FBD, STL, SCL, CFC, GRAPH and HiGraph / LAD وFBD وSTL وSCL وCFC وGRAPH وHiGraph - |
| Memory card requirement / متطلبات بطاقة الذاكرة | Micro Memory Card required / بطاقة Micro Memory Card مطلوبة - |
